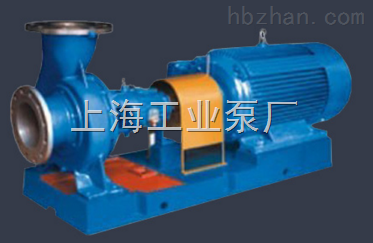

石油化工流程泵

  • 型   号:
  • 类   别:石油化工流程泵
  • 价   格:

石油化工流程泵:在化工或石油化工生产中,泵在高温、低温或超低温、高压、易燃、易爆、有毒强腐蚀介质下工作,特点还有可以在高入口压力、高扬程、高粘度、小流量、高汽蚀条件下工作,对化工泵的性能提出相当苛刻的要求,特别是对耐腐蚀性、不允许泄漏和耐磨损性要求极高.为适应化工生产特殊要求,在化机行业中还专门生产化工专用泵,如塑料泵、玻璃泵、陶瓷泵、石墨泵、屏蔽泵、磁力泵、杂质泵。

分享到:

    产品详细介绍

产品描述

石油化工流程泵工作要求

在化工或石油化工生产中,泵在高温、低温或超低温、高压、易燃、易爆、有毒强腐蚀介质下工作,化工流程泵的特点还有可以在高入口压力、高扬程、高粘度、小流量、高汽蚀条件下工作,对化工泵的性能提出相当苛刻的要求,特别是对耐腐蚀性、不允许泄漏和耐磨损性要求极高.为适应化工生产特殊要求,在化机行业中还专门生产化工专用泵,如塑料泵、玻璃泵、陶瓷泵、石墨泵、屏蔽泵、磁力泵、杂质泵等。

型号意义
ZA100-50-315
ZA——石油化工流程泵
100——泵进口直径100(mm)
50——泵排出口直径50(mm)
315——叶轮名义直径315(mm)

性能范围
流量:可达2600m³/h;
扬程:可达250m;
工作压力:可达2.5MPa;
工作温度:-80℃~+450℃;
口径:φ25~400mm;
转速:1450-2900r/min。
泵过流部件材料有不锈钢材质有304、304L、316、316L、CD-4MCu、 904、904L、哈氏合金等。

优点

1 、叶轮可用闭式、半开式、开式三种。可输送清洁,含颗粒,含少量气体介质。也可输送高温、低温、强腐蚀介质。叶轮设有平衡孔加耐腐环,平衡轴向力。

2、 泵体和轴承架用中间连接段连接。根据不同的工况条件,中间连接段可采用不同的材质,避免输送强腐蚀介质时轴承架、轴承严重腐蚀。同时中间连接段设有水冷腔,通冷却循环水,阻隔高温介质将高温传到轴承上。

3、 密封形式可采用填料密封,单、双端面机械密封,集装式单端面机械密封。根据不同情况和用户对冷却与冲洗要求,密封可按API682设计规范从案中选用。

4、 轴承架设计有空冷散热片、风冷风扇、水冷腔三种形式,用户可根据使用工况选用。轴承由油环从油箱里溅稀油润滑。油箱内的油由水冷腔的水冷却,轴承内的热由冷水带走,以保证轴承随时处于正常工作状态。

5、 根据介质温度和压力等情况,支撑形式采用中心支撑和脚架支撑。

产品用途

适合于输送清洁的或含少量颗粒的、低温的或高温的液体;适合于输送中性的或有腐蚀性的液体,其中包括各种温度和浓度的氢氧化钠和碳酸钠等碱性溶液、各种盐溶液、各种酸溶液和盐溶液、各种液态石油化工产品、有机化合物以及其它有腐蚀性的原料和产品。ZA系列主要用于炼油厂、石化工业、煤加工工业和低温工程、造纸业、制糖业和海水淡化工程等。
