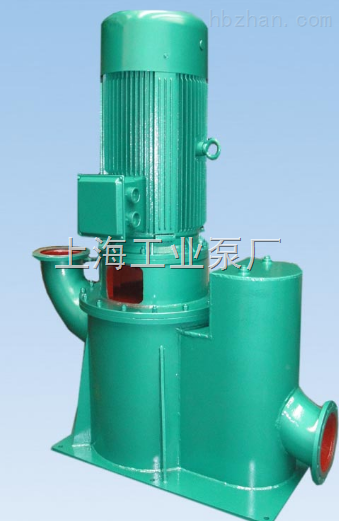

立式自吸泵

  • 型   号:
  • 类   别:自吸泵
  • 价   格:

立式自吸泵广泛应用于石油、化工、冶金、电力、钢铁、采矿、造纸、电渡、环保、消防、建筑、污水处理等行业,部分替代液下泵、长轴泵、潜水潜污泵或经常启动的情况下使用的泵,输送清水、海水、含较小颗粒(不含纤维状物质)的污水及工业废水,油料或各种腐蚀性介质。

分享到:

    产品详细介绍

产品描述

立式自吸泵结构特点

与WFB型自吸泵相比,WLZ(WZY)型具有明显技术优势:

1、水泵叶轮为闭式结构,效率较WFB泵叶轮采用的开式结构高10%~15%,同性能参数泵所配电机功率普遍低一个档次,节能显著,同时,叶轮汽蚀性能好,安装允许吸深较WFB泵深0.5~1m。

2、水泵自吸采用“多通道叶片式气水混合分离器(自吸盘)”,具有快速完成自吸过程的突出特点,较WFB型泵采用单蜗壳式压水室自吸时间缩短1/3~1/2以上,而且泵体积小,重量轻。

3、进水型式有两种:WLZ型泵采用管道式结构,进、出口可在平面360°任何方位吸入排出。WZY型泵采用下吸式,排出口可在平面270°任何方向。检修水泵时,均无需拆卸进、出口管道,特别是WZY型占地面积小,节省基建投资。

4、密封采用多面连环流体动力密封,由副叶轮密封和停机密封组成,WFB型流体动力密封未设专用停机密封,不适用于频繁启动场合。

5、联接方式为水泵和电机刚性直联。从电机端俯视,泵为顺时针方向旋转。

6、水泵进口无需像WFB泵那样带止回阀或电磁真空破坏阀等辅助设备,本身具有自动破坏虹吸的U型管特殊结构和空气平衡孔,停机时,虹吸作用不能抽空泵内储液,因此,只要首次运行时注满液体,以后运行无需加液,真正实现一次注液,终身受用。

7、水泵可配备控制柜,它具有根据液体自动启停和过载报警等多种功能,实现无人操作,自动工作。

立式自吸泵

广泛应用于石油、化工、冶金、电力、钢铁、采矿、造纸、电渡、环保、消防、建筑、污水处理等行业,部分替代液下泵、长轴泵、潜水潜污泵或经常启动的情况下使用的泵,输送清水、海水、含较小颗粒(不含纤维状物质)的污水及工业废水,油料或各种腐蚀性介质。

型号

WLZ、WZY型

100WLZ(WZY)100-3

2FⅡ-L

100 —— 进、出口直径100mm

WLZ —— 无泄漏

WZY —— 下吸式无泄漏

100 —— 设计点流量100m³/h

32 —— 设计点扬程32m

F —— 采用副叶轮密封

Ⅱ—— 材料类别Ⅱ类(Ⅰ类不标注)

L —— 液下深度mm

性能范围(设计点)

流量:11.2~720m³/h

扬程:10~100m
